En tant que l'une des matières premières industrielles les plus importantes, la feuille de cuivre présente de multiples avantages tels qu'une excellente conductivité électrique, conductivité thermique et ductilité. En raison de la croissance continue de la demande d'énergie du marché et du développement rapide de l'ère de l'information, la demande de feuilles de cuivre dans la fabrication haut de gamme continue d'augmenter ; par exemple, la feuille de cuivre est présente dans plusieurs industries telles que l'emballage de puces, les batteries et les PCB. La feuille de cuivre n'est plus utilisée simplement comme matériau d'interconnexion de circuits, mais est devenue une matière première clé soutenant les deux industries principales de l'industrie de l'information.
Le développement des feuilles de cuivre vers des produits haut de gamme, ultra fins et de haute précision est devenu une tendance inévitable. Dans de tels scénarios d’applications de fabrication haut de gamme, les avantages de la découpe laser sont particulièrement significatifs. Le traitement mécanique traditionnel génère facilement des contraintes mécaniques qui provoquent des dommages matériels. Par exemple, la feuille de cuivre ultra-fine utilisée dans les batteries au lithium est très sujette aux déchirures et à la déformation dues au traitement mécanique, et de tels dommages microscopiques peuvent, dans une certaine mesure, affecter la durée de vie et les performances de la batterie. De plus, la fabrication de moules a un long cycle de production et des coûts de modification élevés, ce qui rend difficile une adaptation flexible aux changements dans les modèles de traitement. La gravure chimique implique des processus complexes, a une compatibilité matérielle limitée et sa méthode de fabrication s'écarte sérieusement du concept de fabrication verte.
Le traitement au laser, quant à lui, est un processus sans contact et sans contrainte mécanique, qui peut efficacement éviter d'endommager le matériau traité et garantir la sécurité et l'intégrité du produit fini, particulièrement adapté au traitement d'une feuille de cuivre ultra-mince utilisée dans les batteries. Une précision de traitement extrêmement élevée permet à la découpe laser d'effectuer une découpe de motifs complexes et un traitement de micro-trous sur une feuille de cuivre, répondant ainsi aux exigences des circuits imprimés ou des appareils électroniques avec des motifs complexes. De plus, la découpe laser est basée sur un traitement graphique numérique, facile à modifier et à stocker, ce qui la rend très adaptée aux modes de production personnalisés et en petits lots, et permet une traçabilité immédiate des données de traitement, réduisant considérablement les coûts de R&D et d'essais et erreurs.

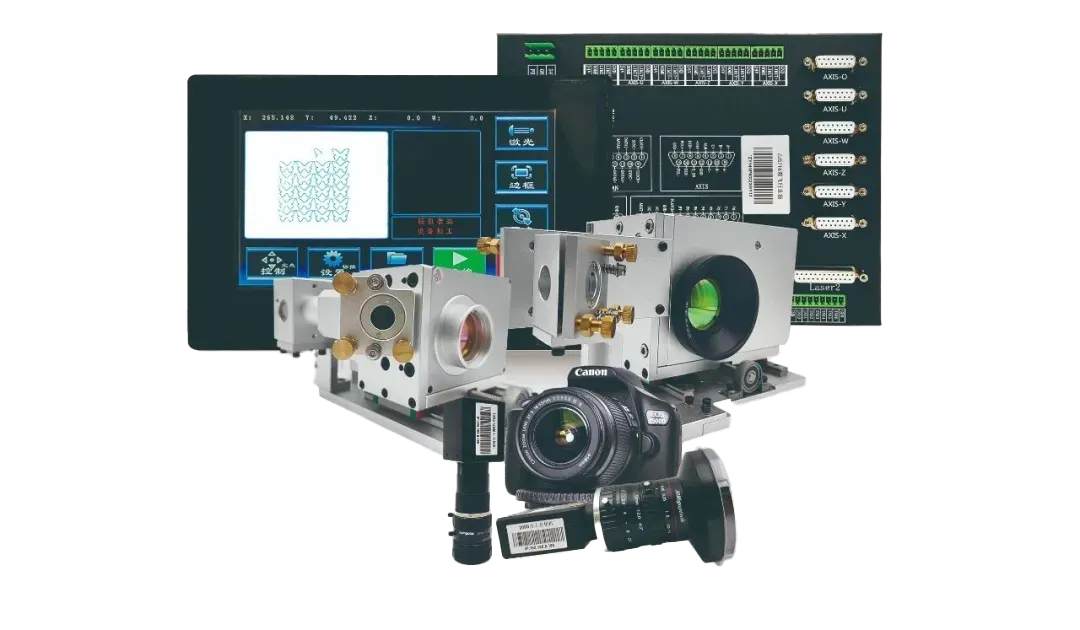

La feuille de cuivre utilisée dans la fabrication haut de gamme présente généralement des caractéristiques telles qu'une extrême finesse et une flexibilité. Ce type de feuille de cuivre impose des exigences très élevées en matière de précision et de stabilité de traitement afin de garantir une qualité élevée et un taux de rendement élevé des produits finis. Lesystème de contrôle de vision à double vol par galvanomètredéveloppé par Shenyan — ZJS716-130 — fournit une solution pour le traitement de haute précision des feuilles de cuivre.
Ce système de contrôle laser adopte une technologie de liaison volante de galvanomètre et de portique XY, combinée à des fonctions de positionnement visuel précis et de reconnaissance graphique, permettant une découpe et une gravure précises de graphiques ultra grand format.
La correction automatique du galvanomètre peut terminer rapidement l'étalonnage du galvanomètre. Avec 16 Go de grande capacité de stockage, il prend en charge le fonctionnement hors ligne et le stockage d'un grand nombre de programmes de traitement.
Cesystème de contrôle laserintègre la technologie d'encodeur et adopte un mécanisme de compensation des données d'interféromètre. De plus, ce système de contrôle laser prend en charge l'ajustement manuel des paramètres de correction du galvanomètre local, optimisant de manière flexible la précision du traitement local. Dans le même temps, ce système de contrôle laser prend en charge la compensation des erreurs possibles pendant le traitement, garantissant ainsi qu'une cohérence ultra élevée peut toujours être maintenue pendant un fonctionnement continu à long terme.
Ce contrôleur laser prend également en charge le nouveau système de contrôle EtherCAT de ShenYan. Le contrôle par impulsions traditionnel présente un câblage relativement complexe et une stabilité moindre, tandis que le contrôle EtherCAT simplifie non seulement le câblage, mais réduit également le câblage pour améliorer la fiabilité et la stabilité. De plus, le système EtherCAT peut améliorer la capacité anti-interférence et éviter efficacement le bégaiement et la perte de pas.
Cesystème de contrôle lasera une bonne compatibilité et peut prendre en charge plusieurs types de lasers, notamment les lasers ultraviolets, les lasers CO₂ et les lasers à fibre. La compatibilité avec plusieurs types de laser répond non seulement aux exigences des différents matériaux et processus, mais améliore également efficacement l'adaptabilité, l'évolutivité et la compétitivité des équipements laser sur le marché.
Ce contrôleur laser peut être utilisé dans les domaines de traitement suivants : feuille de cuivre, films de protection pour téléphones mobiles, plaquettes de silicium, films, circuits, cuir, cuir PU, matériaux composites en fibres, papier, bois et autres matériaux, verre de couverture d'écran tactile, écrans flexibles OLED.
